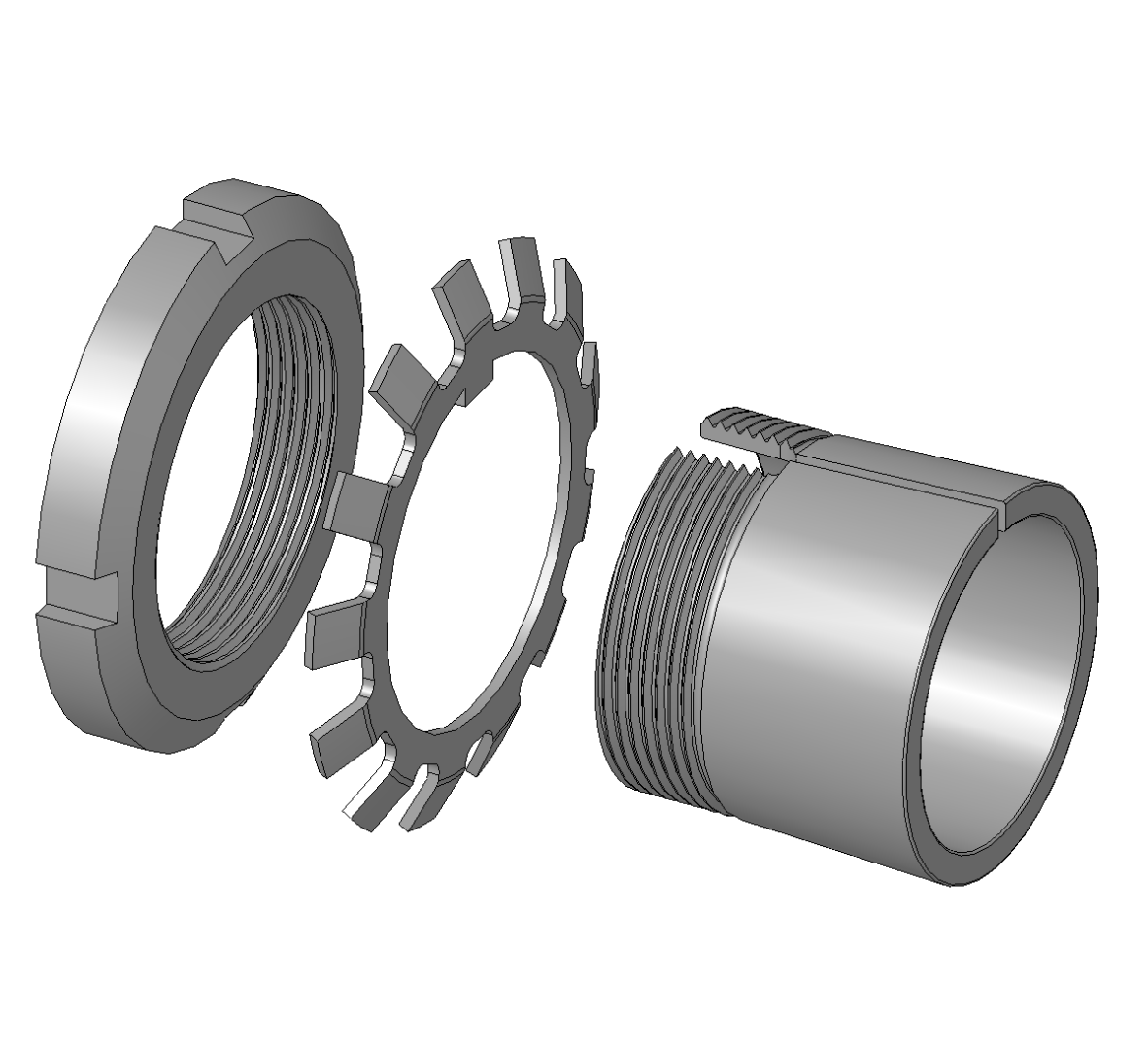

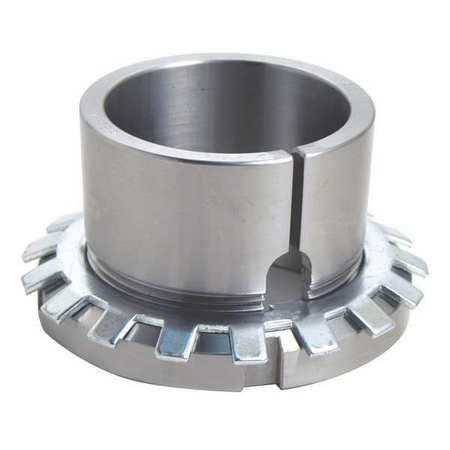

Втулка закрепительная H316 в сборе с закрепительной гайкой и стопорной шайбой

Закрепительные втулки (стандарта ISO) изготовлены из металла и предназначены для крепления на цилиндрических поверхностях гладких валов подшипников качения с коническими внутренними отверстиями. Диаметр закрепительных втулок бывает метрическим или дюймовым. Закрепительные втулки поставляются в комплекте со стопорной гайкой и фиксирующей (стопорной) шайбой. Втулки покрыты антикоррозийным или фосфатным покрытием.

Технические характеристики H316:


d1- размер 70 мм.

d -  размер 80 мм.

d3- размер 105 мм.

B1- размер 59 мм.

B -  размер 15 мм.

B4- размер 17 мм.

G - размер резьбы (шаг) М80х2 мм.
