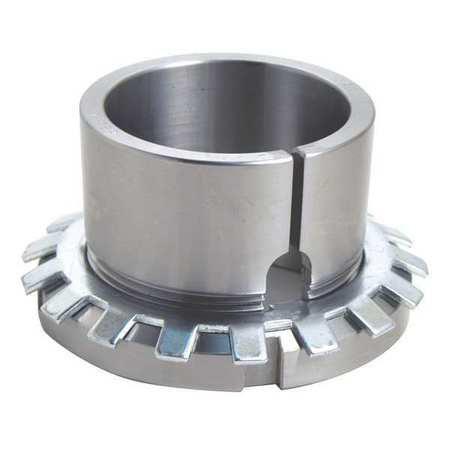

Втулка закрепительная H2309 в сборе с закрепительной гайкой и стопорной шайбой

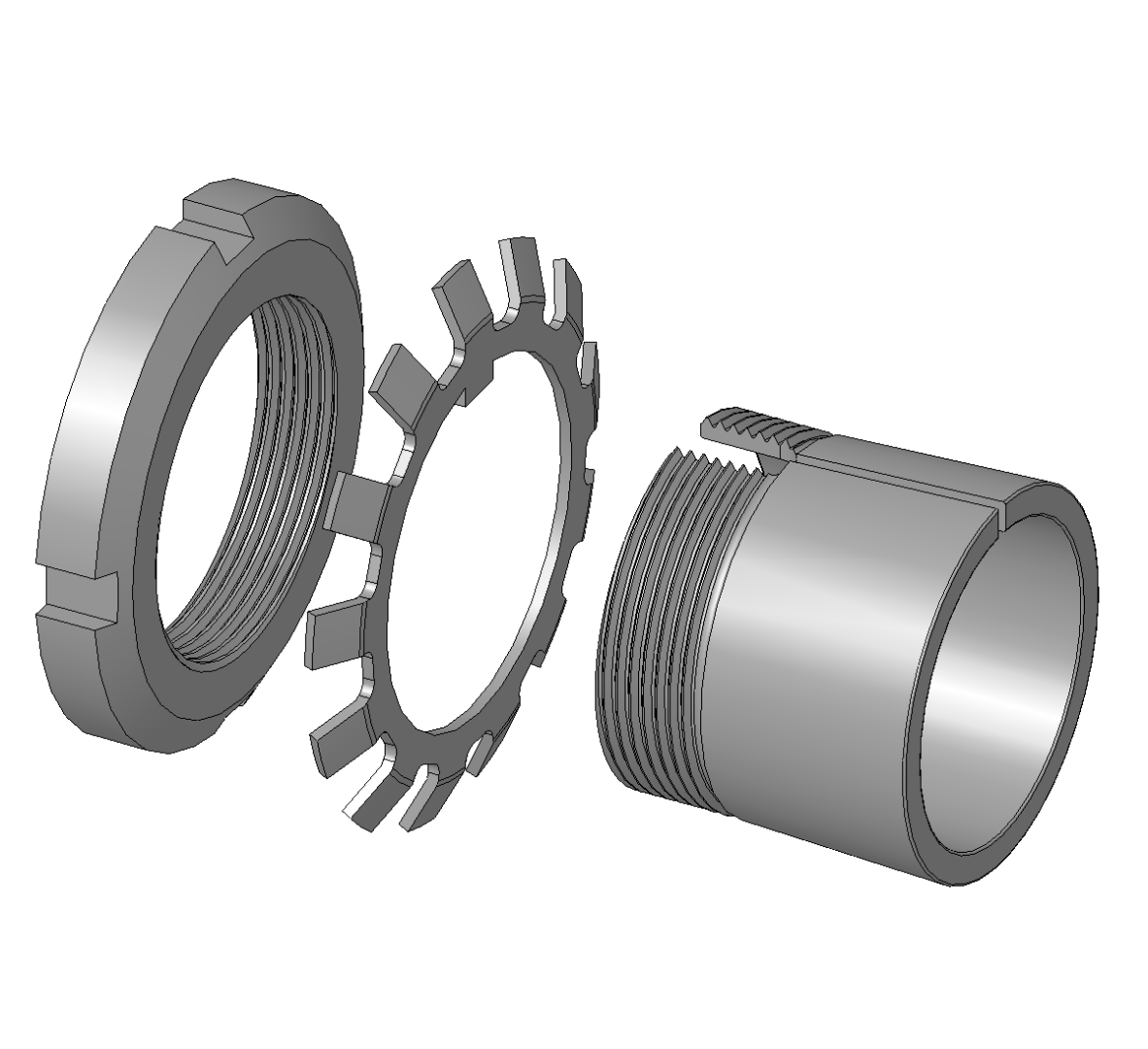

Закрепительные втулки (стандарта ISO) изготовлены из металла и предназначены для крепления на цилиндрических поверхностях гладких валов подшипников качения с коническими внутренними отверстиями. Диаметр закрепительных втулок бывает метрическим или дюймовым. Закрепительные втулки поставляются в комплекте со стопорной гайкой и фиксирующей (стопорной) шайбой. Втулки покрыты антикоррозийным или фосфатным покрытием.

Технические характеристики H2309:


d1- размер 40 мм.

d -  размер 45 мм.

d3- размер 65 мм.

B1- размер 50 мм.

B -  размер 10 мм.

B4- размер 11 мм.

G - размер резьбы (шаг) М45х1,5 мм.
