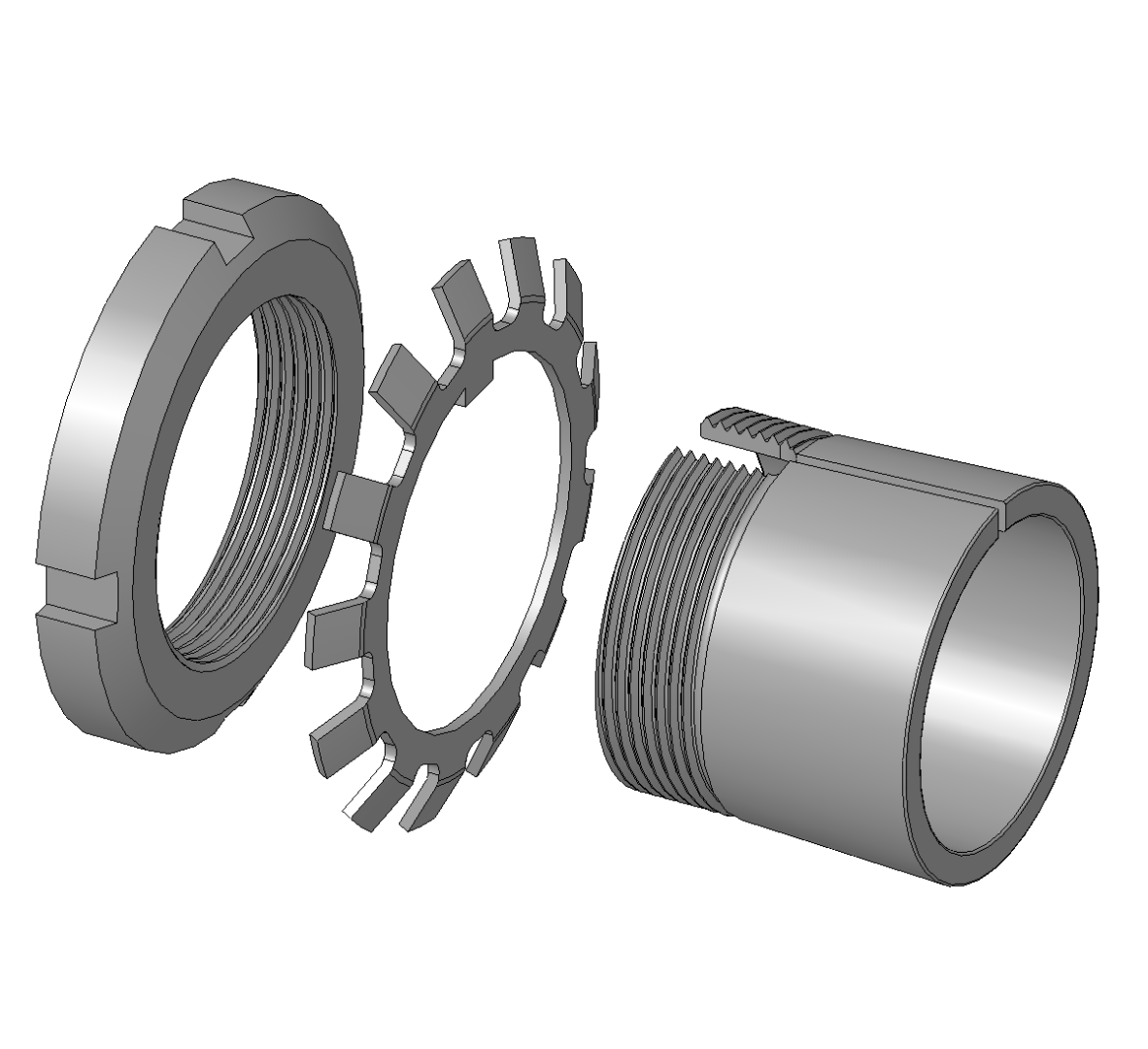

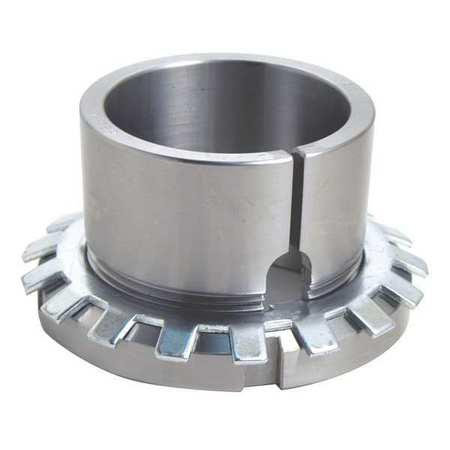

Втулка закрепительная H2307 в сборе с закрепительной гайкой и стопорной шайбой

Закрепительные втулки (стандарта ISO) изготовлены из металла и предназначены для крепления на цилиндрических поверхностях гладких валов подшипников качения с коническими внутренними отверстиями. Диаметр закрепительных втулок бывает метрическим или дюймовым. Закрепительные втулки поставляются в комплекте со стопорной гайкой и фиксирующей (стопорной) шайбой. Втулки покрыты антикоррозийным или фосфатным покрытием.

Технические характеристики H2307:

d1- размер 30 мм.

d -  размер 35 мм.

d3- размер 52 мм.

B1- размер 43 мм.

B -  размер 8 мм.

B4- размер 9 мм.

G - размер резьбы (шаг) М35х1,5 мм.
