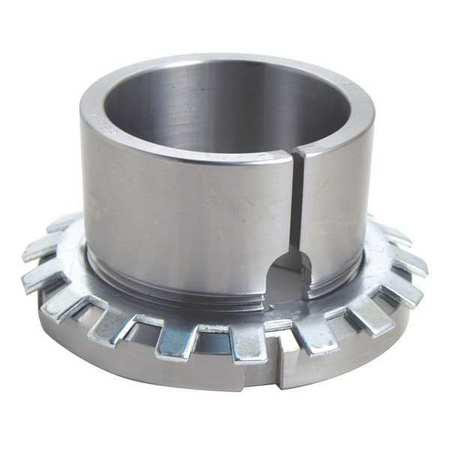

Втулка закрепительная H2306 в сборе с закрепительной гайкой и стопорной шайбой

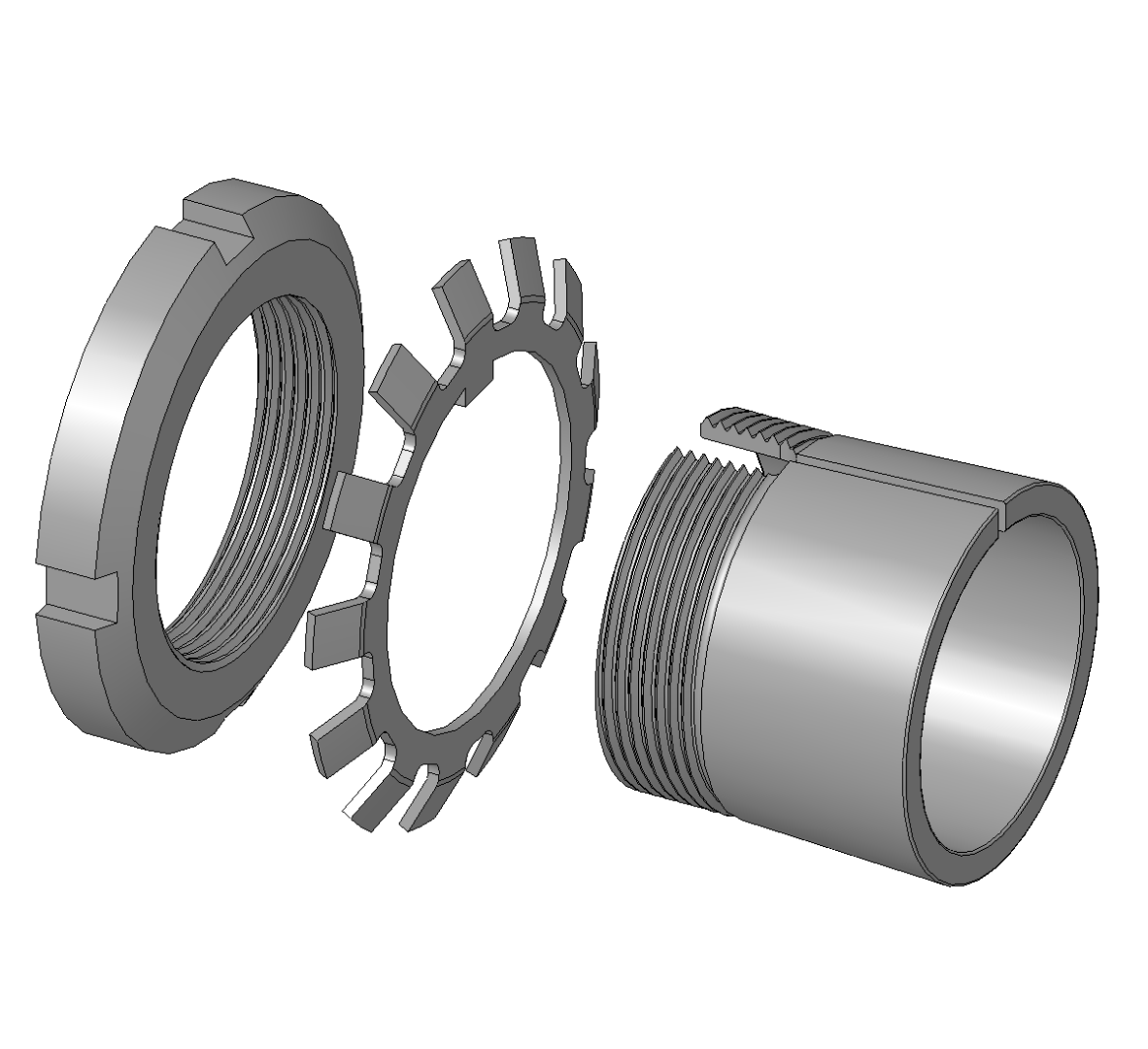

Закрепительные втулки (стандарта ISO) изготовлены из металла и предназначены для крепления на цилиндрических поверхностях гладких валов подшипников качения с коническими внутренними отверстиями. Диаметр закрепительных втулок бывает метрическим или дюймовым. Закрепительные втулки поставляются в комплекте со стопорной гайкой и фиксирующей (стопорной) шайбой. Втулки покрыты антикоррозийным или фосфатным покрытием.

Технические характеристики H2306:
d1- размер 25 мм.

d -  размер 30 мм.

d3- размер 45 мм.

B1- размер 38 мм.

B -  размер 7 мм.

B4- размер 8 мм.

G - размер резьбы (шаг) М30х1,5 мм.
