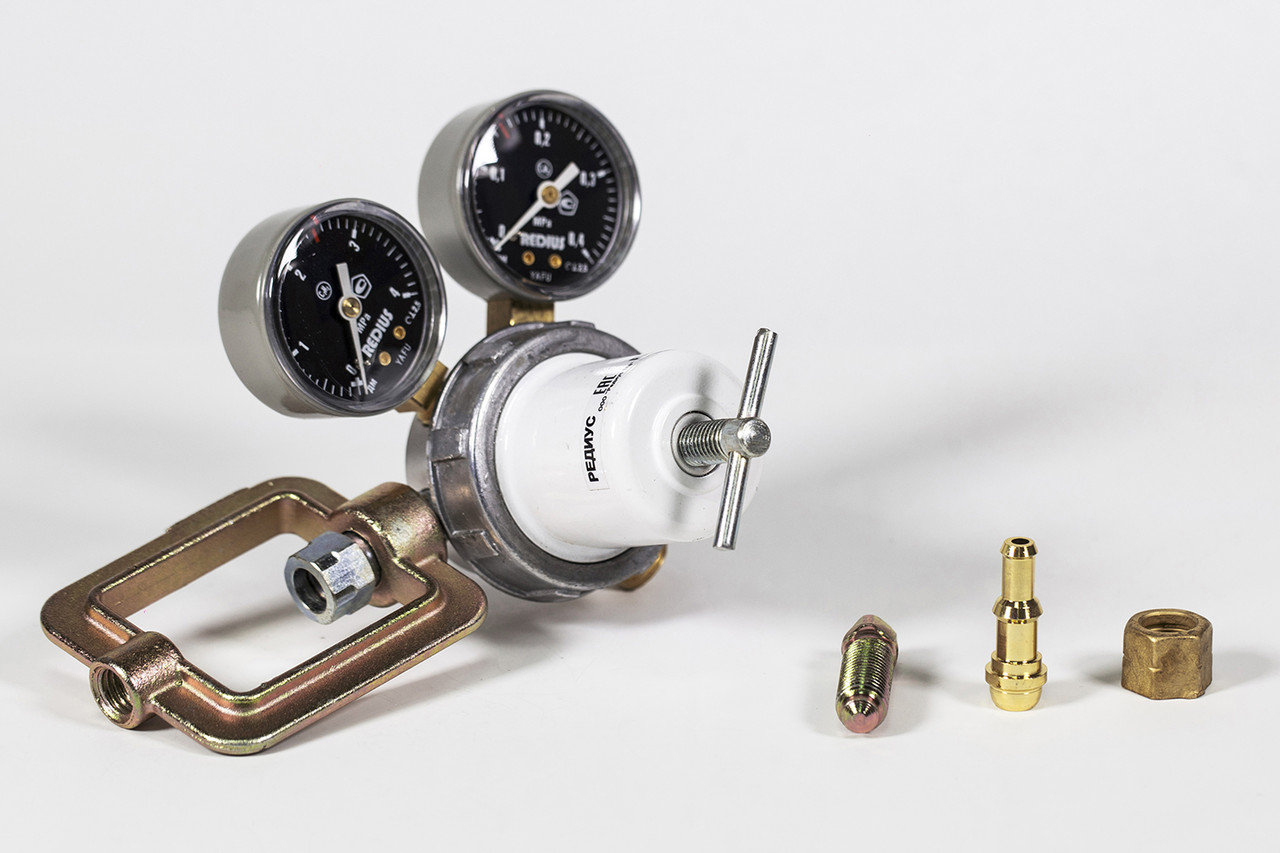

Ацетиленовые редукторы, применяемые при газовой сварке и резке металлов, окрашивают в белый цвет и крепят к вентилям баллонов накидным хомутом.

Редуктора БАО-5ДМ сертифицирован в России, Украине и Белоруссии. Редуктор выпускается согласно ГОСТ 13861-89. Наибольшее допустимое давление газа на входе в редуктор — 25  кгс/см?, наименьшее давление — 4 кгс/см?, наибольшее рабочее давленое 1,5  кгс/см?, наименьшее 0,1  кгс/см?. При наибольшем рабочем давлении расход газа составляет 5 м?/ч. Масса редуктора не более 0,83 кг.

Редуктор присоединяется к баллону накидным хомутом. Газ, пройдя войлочный фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передается через нажимной диск, мембрану и толкатель на редуцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.

Давление в баллоне контролируется манометром высокого (входного) давления, а в рабочей камере — манометром низкого (выходного) давления. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16?1,5LH. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.

Технические характеристики некоторых Ацетиленовых редукторов
