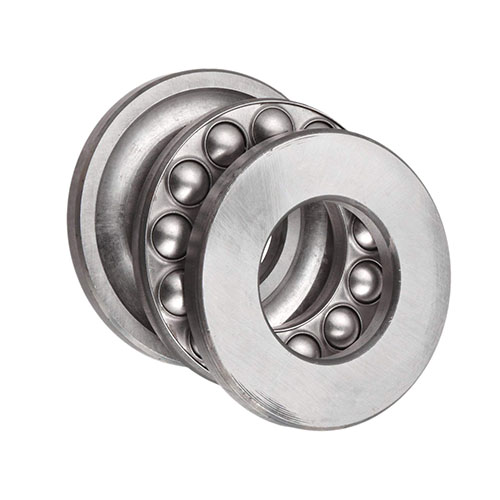

Упорные шарикоподшипники предназначены для восприятия осевой нагрузки. Имеются в одинарном и двойном исполнении, а также со сферическими подкладными кольцами.

Имеются в одинарном и двойном исполнении, а также со сферическими подкладными кольцами для компенсации перекосов. Подшипники разборные и просты в монтаже.

Установка упорного подшипника

Упорный шариковый подшипник воспринимает только осевые нагрузки.

Основная особенность конструкции упорного подшипника — о которой необходимо помнить при монтаже — это различные внутренние диаметры колец подшпника.

Тоесть у упорного подшипника одно кольцо свободное — оно свободно, с зазором,  перемещается по валу,

а второе тугое — на валу это кольцо устанавливается с натягом.

На рисунке приведена схема установки упорного шарикового подшипника.

Некотрые пояснения к рисунку:

— корпус — имеется в виду неподвижная корпусная часть станка;
— вал — вращающаяся часть станка, на которую действует осевая нагрузка.
При установке упорного подшипинка главное условие, которое необходимо помнить:

свободное кольцо устанавливается в корпус (неподвижную деталь),

а плотное кольцо — на вал.

При такой схеме установки вал при вращении не будет затирать в упорном подшипнике,

так как он (вал) будет вращаться в свободном кольце.
