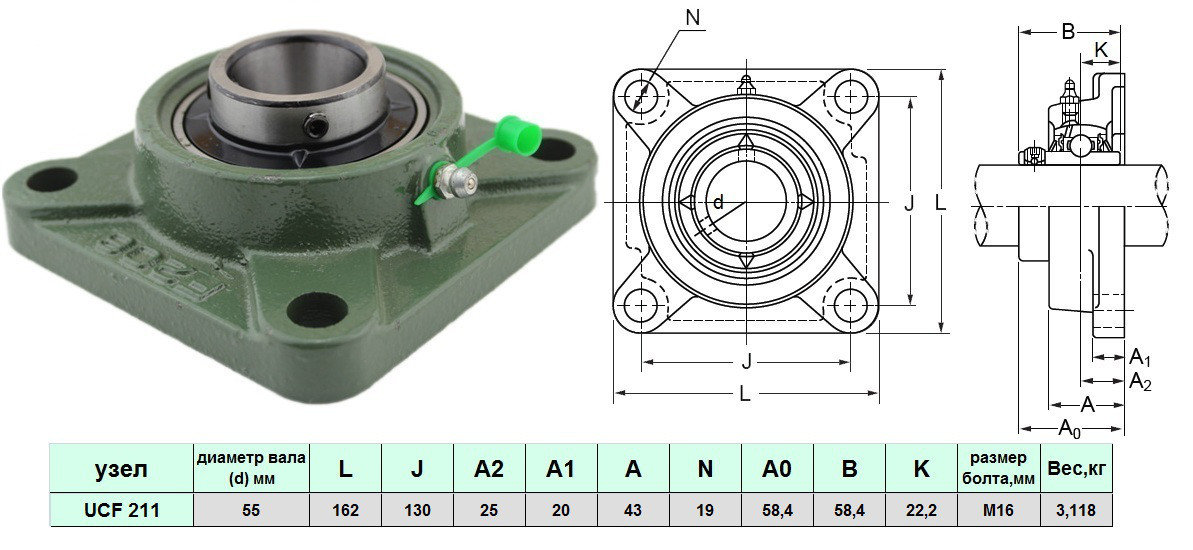

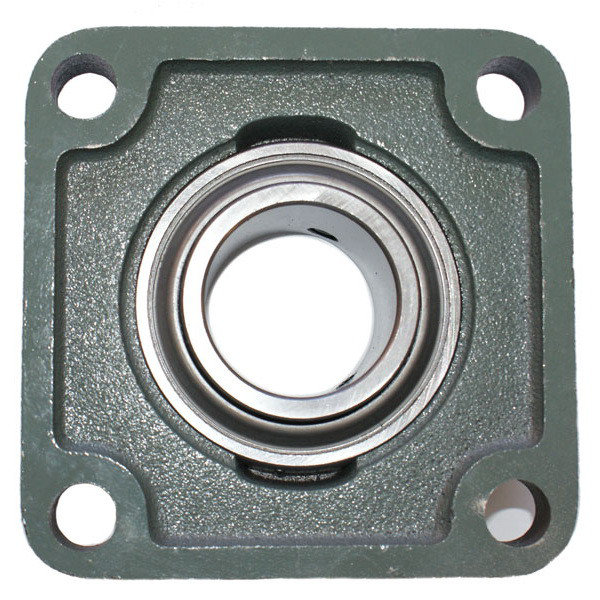

Корпусной подшипник UCF 211 это подшипниковый узел - элемент конструкции, объединяющий подшипник UC 211 и корпус подшипника F 211

Внутренний диаметр (диаметр вала) — 55 мм;

Наружный диаметр подшипника — 100 мм;

Ширина подшипника (B) — 55,6 мм;

Длина корпуса (L) — 162 мм;

Ширина корпуса (L) — 162 мм;

Высота корпуса — (А) — 55,6 мм;

Болт — M14;

Динамическая нагрузка — 41,23 kН;

Статическая нагрузка — 27,93 kН;

Масса — 3,4 кг.

Подшипники типа UCF используют в сельскохозяйственных машинах, оборудовании, транспортерах, станках. Подшипники типа UCF являются очень подходящими для установки в труднодоступных местах.

Подшипниковый узел UCP211 состоит из шарикового радиального подшипника UC211 и корпуса F211,похожего на квадрат или площадку.Таблица разных типов подшипниковых узлов. Изделия размерной серии UCP2.. — самые легкие (есть также UCPX.. и UCP3.., которые имеют такие же посадочные размеры, но большие габариты) и предназначены для нормальных условий эксплуатации. Узлы отличаются бесшумной работой и возможностью воспринимать как радиальные, так и, в меньшей степени, осевые нагрузки, также как и обычные радиальные шарикоподшипники. Подробнее про подшипниковые корпуса читайте в разделе "подробнее о подшипниковых корпусах" на нашем сайте

Корпуса обычно изготавливаются из прочного серого чугуна (именно такие распространены повсеместно), реже, для специфических условий эксплуатации, из пластика, прессованного металла, нержавеющей стали, каучука, других материалов. Сам корпусной подшипник имеет сферическое шлифованное наружное кольцо и легко устанавливается в гнездо корпуса (является самоцентрирующимся), при необходимости возможна быстрая замена выработавшего ресурс шарикоподшипника без демонтажа непосредственно корпуса. На вал подшипниковый узел крепится стопорным винтом (у других серий применяются закрепительные втулки и эксцентриковые кольца), при монтаже обычно оставляют небольшой зазор. Изделие широко используется в самых разных отраслях промышленности — на поточных линиях, конвейерах и подобном оборудовании, часто расход их на ремонт одного изделия составляет сразу несколько десятков.

В подшипнике используется консистентная смазка, подаваемая в его полость через вертикальную масленку, желательно при работе подшипника, часто располагающуюся под небольшим углом (45 градусов) относительно оси или прямо по центру (как на рисунке), закрываемую по необходимости пластиковым колпачком.
